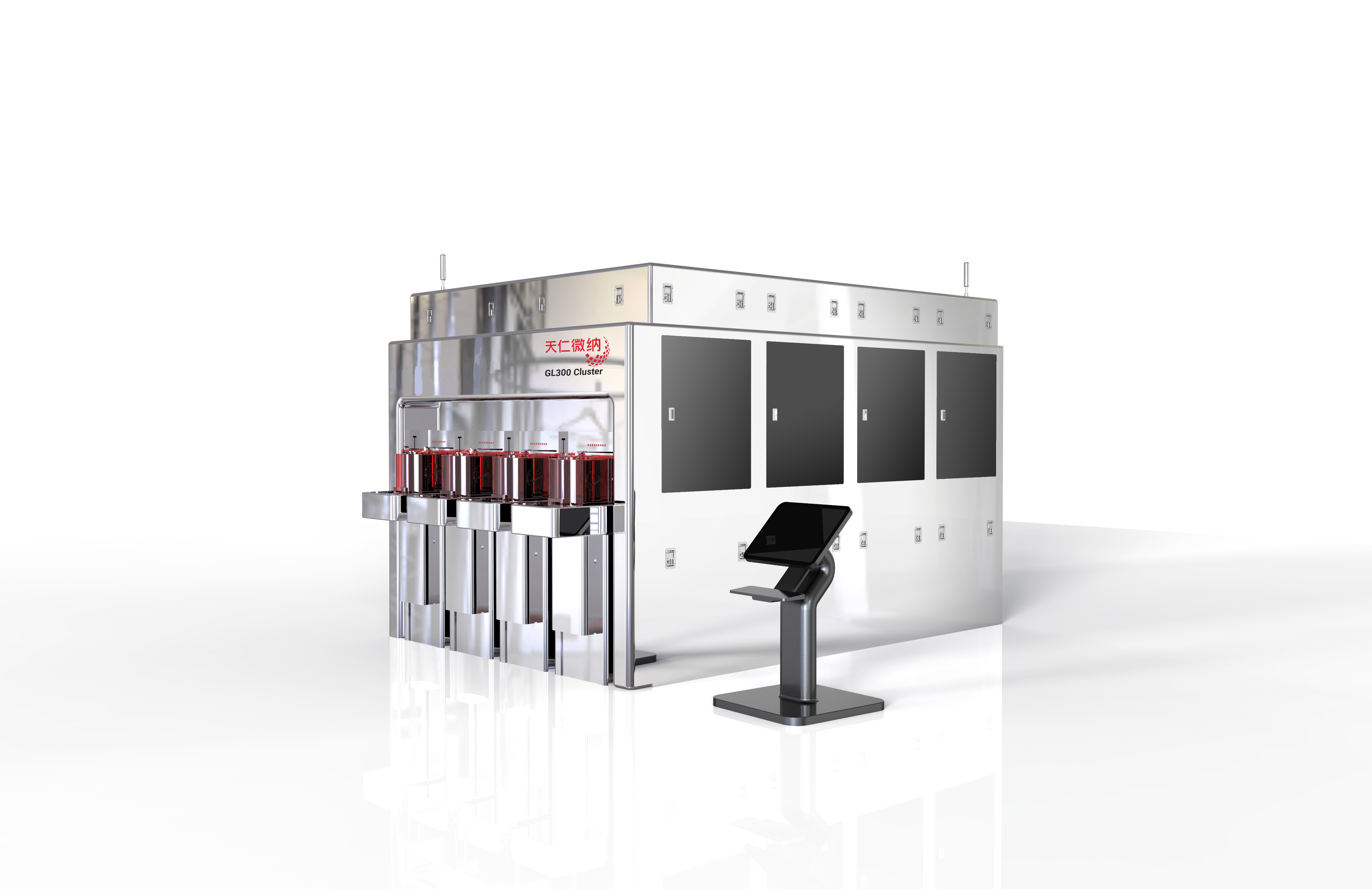

GL300 Cluster是模塊化的全自動納米壓印生產線，集成了從納米壓印基底清洗、涂膠、烘烤、冷卻直至納米壓印全套工藝步驟。標配天仁微納專利CLIV（Contact Litho in Vacuum）壓印技術，可實現200/300mm基底面積上全自動高精度（優于10nm ）、高深寬比（優于10比1 ）納米結構復制量產。設備采用模塊化設計，用戶可以根據工藝需求和生產節奏自由配置清洗、涂膠、烘烤、冷卻、Plasma表面處理、AOI檢測、Post Cure以及壓印的模塊數量，達到最優的生產效率。設備支持自動工作模具復制、工作模具自動更換、自動預處理和壓印、自動脫模，整個工藝過程在密閉潔凈環境中進行，以保證壓印結果質量。
GL300 Cluster納米壓印設備適用于DOE、AR/VR衍射光波導（包括斜齒光柵）、線光柵偏振、超透鏡、生物芯片、LED、微透鏡陣列等應用領域的大規模量產。
●全自動200/300mm大面積、高精度、高深寬比納米壓印生產線
●確保壓印結構精度與結構填充完整性
●設備內自動復制柔性復合工作模具，降低大面積納米壓印模具使用成本
●全自動預處理步驟，包括基材兆聲波清洗、旋涂勻膠、烘烤、冷卻
●自動壓印、自動曝光固化、自動脫模，工藝過程在局部潔凈環境中自動進行，以保證壓印質量
●標配高功率紫外LED面光源（365nm，光強>1000mW/cm2?），水冷冷卻，特殊功率以及特殊、混合波長光源可訂制，完美支持各種商用納米壓印材料
●產能可大于100片每小時，適合DOE、AR/VR衍射光波導（包括斜齒光柵）、生物芯片、LED等應用領域的量產
●隨機提供全套納米壓印工藝與材料，包括DOE、AR斜齒光柵、高密度、高深寬比結構等工藝流程，幫助客戶零門檻達到高質量的納米壓印水平
| 兼容基底尺寸 | 200mm、300mm 特殊尺寸可定制 |
| 支持基底材料 | 硅片、玻璃、石英、塑料、金屬等 |
| 上下片方式 | Cassette to cassette全自動上下片 |
| 晶圓預對位 | 光學巡邊預對位 |
| 納米壓印技術 | CLIV技術，適合高精度、高深寬比納米結構壓 |
| 納米壓印預處理工藝步驟 | CLIV技術，適合高精度、高深寬比納米結構壓印、清洗（毛刷、二流體、兆聲波）、旋涂勻膠、加熱烘烤、冷卻、plasma表面處理 |
| 壓印精度 | 優于10納米* |
| 結構深寬比 | 優于10比1* |
| 殘余層控制 | 可小于10nm* |
| 紫外固化光源 | 紫外LED（365nm）面光源，光強>200mW/cm2，水冷冷卻（2000mW/cm2類型光源可選配） |
| 設備內部環境控制 | 標配，外部環境Class 100，內部環境可達Class 10* |
| 自動壓印 | 支持 |
| 自動脫模 | 支持 |
| 自動工作模具復制 | 支持 |
| 自動工作模具更換 | 支持 |
| 模具基底對位功能 | 自動對位（選配） |
| Post Cure | 選配 |
| AOI在線檢測 |
選配 |
| 產能 | 可大于100片每小時* |
